Inline vision systemen – Leesbaarheid en validatie
Eenvoudige gebruikersinterface en bewezen betrouwbaarheid van Videojet Laetus leesbaarheid- en validatiesysteem helpen om nauwkeurige detectie van geprinte tekst en codes mogelijk te maken.
- Garandeer de aanwezigheid, leesbaarheid en nauwkeurigheid van codes.
- Naadloze integratie in een productlijn.
- Verbeter kwaliteit en optimaliseer productie-efficiëntie.
Inline vision systemen – Tekenleesbaarheid en printaanwezigheid
Eenvoudige gebruikersinterface en bewezen betrouwbaarheid van het Videojet – Laetus tekenleesbaarheidssysteem maakt nauwkeurige herkenning van afgedrukte tekst en codes mogelijk
- Zorg ervoor dat de afgedrukte code aanwezig en leesbaar is.
- Naadloze integratie in een productielijn.
- Verbeter de kwaliteit en optimaliseer de productieefficiëntie.
Hoe werken vision camera systemen?
- Overzicht

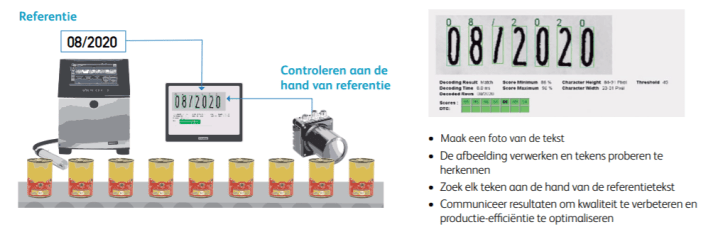

- Leesbaarheid en validatie

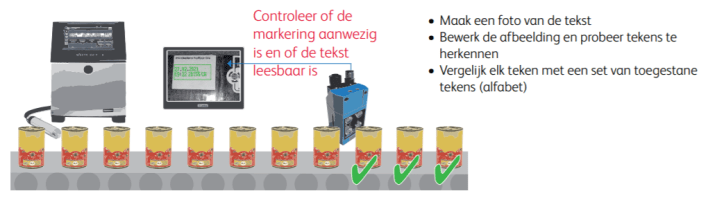

- Tekenleesbaarheid

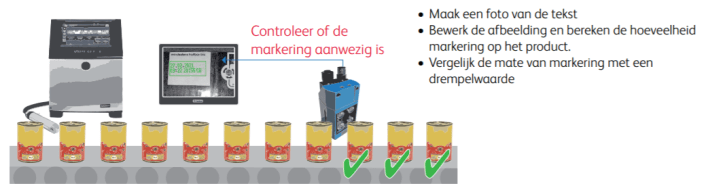

- Printaanwezigheid
Verhoog het consumentenvertrouwen met vision systemen
- Vergroot de nauwkeurigheid van variabele gegevens (bijv. houdbaarheidsdatum of vervaldatum), om ervoor te zorgen dat de informatie die aan de consument wordt verstrekt, overeenkomt met de levensduur van het product
- Verhoog nauwkeurigheid van variabele gegevens (bijv. vervaldatum of houdbaarheidsdatum) om ervoor te zorgen dat de informatie die aan de consument wordt verstrekt volledig leesbaar is.
- Verhoog de kwaliteit van het product door te verzekeren dat de benodigde informatie volledig wordt afgedrukt (houdbaarheidsdatum, LOT, enz.)
- Producten die op de markt worden gebracht, zijn 100% op kwaliteit geïnspecteerd.
- Merkkwaliteit onderhouden met consistent leesbare en gevalideerde tekstinformatie
- Behoud merkkwaliteit met consistent leesbare tekstinformatie.
- Behoud merkkwaliteit door ervoor te zorgen dat de code aanwezig is op alle producten
Eenvoudige installatie
- Installatietijd wordt geminimaliseerd door integraal SKU-/ artikelbeheer.
- Variabele gegevensinvoer wordt vereenvoudigd, zodat de operator de gegevens slechts eenmaal hoeft in te voeren voor printer en camera
- Het gebruik van handscanners vermindert de kans op fouten door werkorderbarcodes te scannen
- De instelling van de leesbaarheidstolerantie wordt vereenvoudigd door een gebruiksvriendelijke operatorinterface.
- Het instellen is eenvoudig met een bijzonder gebruiksvriendelijke operatorinterface
Communicatie en verbinding
- Neem het risico op menselijke fouten weg met lijnintegratie en codebeheer.
- Beheer van markeersysteemcodes rechtstreeks met de Vision-controller.
- Meerdere camera’s/printers kunnen met elkaar verbonden worden en geïnstalleerd worden vanuit een centraal punt.
Productie-efficiëntie
- Verminder kosten veroorzaakt door herbewerking, herroepingen en afval.
- Snelle en betrouwbare instelling en omschakeling zorgt voor een hoge OEE.
- Het EOB-rapport biedt productiemanagers de beste traceerbaarheid voor kwaliteitsproblemen.
- Technische specificaties
- Documenten
- Video
| Specificatie | Leesbaarheid en validatie |
| Gebruikersinterface en SOFTWARE | Laetus NAVIGATOR voor MS Windows ARGUs wt10 Server Format-database, gebruikersbeheer, batchprotocol, audittrail, multidevicemanagement. COMMANDER 110S, 10″ touch-panel, Windows 10 IoT Enterprise, 128 GB SSD Elektrische kast, roestvrij staal, incl. 24 V DC voeding, 8-poorts Ethernetschakelaar, aansluitklemmen voor 2 inspectiecamera’s, storing stopsignaal en indicatie |
| Talen | Duits, Engels, Tsjechisch, vereenvoudigd Chinees, Nederlands, Fins, Frans, Grieks, Hongaars, Italiaans, Japans, Pools, Portugees, Roemeens, Russisch, Servisch, Sloveens, Spaans, Zweeds, Turks. Andere talen op aanvraag |
| Inspectiesysteem | SmartSpect-camerasysteem, 1280x 1024 pixel, 131M (monochroom, max. 85 fps) of 131C (kleursensor max. 35 fps) |
| OCV-/OCR-applicatie | OCR-lezer op basis van lettertype, meervoudig AOI, automatische teken- en rijsegmentatie, max. 64 tekens en 5 regels/AOI |
| Barcode-applicatie (optie) | Omni-directionele aflezing van normale of omgekeerd geprinte barcode. Volledige of gedeeltelijke zoekfunctie voor content, Joker-modus |
| Inspectie bandsnelheden | Afhankelijk van de applicatie, meestal tot 15 Hz |
| Lens-en belichtingsopties | a) SmartSpect 131M, 12 mm C-montage lens, beschermingsbuizen, vereist extra verlichtingsmodule b) SmartSpect 131M, 12 mm C-montage lens, DAL witte led balkmodule c) SmartSpect 131M, 12 mm C-montage lens, PRL wit gepolariseerde led ringmodule d) SmartSpect 131C, 12 mm C-montage lens, PRL wit gepolariseerde led ringmodule e) SmartSpect 131M, 12 mm C-montage lens, DIL wit diffuus led module Raadpleeg de gedetailleerde specificaties voor het beschikbare camera-gezichtsveld |
| Omgevingsbescherming | Inspectiecamera IP67 (met lensbeschermingsbuis), algehele bescherming is afhankelijk van geselecteerde verlichting |
| Temperatuur-/vochtigheidsbereik | 0 °C tot 50 °C 0% tot 90% relatieve vochtigheid, niet-condenserend |
| Elektrische vereisten | 100-240 VAC bij 50/60 Hz. Ongeveer 60 W (24 V DC, 240 W voeding meegeleverd) |
| Verpakkingsopties | PRINTER WT, interfacesoftware naar printsysteem voor het gesynchroniseerd laden van indelingen, enkele gegevensinvoer voor printer en camera, max. 7 datastrings, ondersteuning van GS1 applicatie identificatie COCAM wt880, compacte 1D/2D barcodelezer, WVGA-resolutie, rode/blauwe led, 60 Hz fps, doorlopende leesmodus, 1 triggersignaal, 4 uitvoersignalen LLS wt580, laserscanner naar voor- of zijkant, tot 1200 Hz, 1D barcode, 1 trigger, 2 uitvoersignalen |
Videojet-Laetus Spec Sheet: Leesbaarheid en validatie
- Technische specificaties
- Documenten
- Video
| Specificatie | Tekenleesbaarheid |
| Gebruikersinterface en software | Laetus NAVIGATOR voor MS Windows |
| Talen | Engels, Andere talen op aanvraag |
| Inspectiesysteem | Inspector wt621 smart camera systeem, 1280x 1024 pixel, monochroom, max. 50 fps, ingebouwd besturingssysteem, 1 Trigger input, 3 inputsignalen voor toekomstig gebruik, 4 resultaatoutputs, ingebouwd led-licht rood/blauw, led klasse I, stroboscoopcontrole van intern licht, ingebouwde lens met aanpasbare focus-software (9,6 mm), leesafstand 70 … 1.500 mm, optische indictatoren (5x statusscherm, 10x led-staaf, 1 groene feedback), pieper/zoemer, connectiviteit geschikt voor Profinet, EtherNet, EtherCAT, PROFIBUS DP |
| Toepassing tekenleesbaarheid | Op kwaliteit gebaseerde tekenleesbaarheidsfunctie, instelbare kwaliteit en tekendrempel. Configureerbare printanalyse, applicatietrackertool. |
| Snelheidsvermogen van inspectielijn | Afhankelijk van de toepassing, meestal tot 15 Hz |
| Werkafstand / gezichtsveld | Let op! Lens van 17,1 mm niet beschikbaar! |
| Milieubescherming | Inspectiecamera IP65 Optie – roestvrijstalen behuizing IP54 (zonder ventilator) |
| Temperatuur/luchtvochtigheidsgraad | 0 °C tot 50 °C 0% tot 90% relatieve luchtvochtigheid, niet-condenserend |
| Elektrische vereisten | 100-240 VAC bij 50/60 Hz, ongeveer 60 W, 24V / DV 240 W voeding meegeleverd Inclusief 8-poorts ethernet-switch |
| Pakketopties | COMMANDER 110S, 10” aanraakscherm, Windows 10 IoT Enterprisebesturingssysteem, 128 GB SSD Elektra kast, roestvrij staal, incl. 24V DC-voeding, 8-poorts ethernet-schakelaar, aansluitblokken voor 2 inspectiecamera’s, foutstopsignaal en indicator |
Videojet-Laetus Spec Sheet: Tekenleesbaarheid
- Technische specificaties
- Documenten
- Video
| Specificatie | Printaanwezigheid |
| Gebruikersinterface en software | Laetus NAVIGATOR voor MS Windows |
| Talen | Engels, Andere talen op aanvraag |
| Inspectiesysteem | Inspector wt621 smart camera systeem, 1280x 1024 pixel, monochroom, max. 50 fps, ingebouwd besturingssysteem, 1 Trigger input, 3 inputsignalen voor toekomstig gebruik, 4 resultaatoutputs, ingebouwd led-licht rood/blauw, led klasse I, stroboscoopcontrole van intern licht, ingebouwde lens met aanpasbare focus-software (9,6 mm), leesafstand 70 … 1.500 mm, optische indictatoren (5x statusscherm, 10x led-staaf, 1 groene feedback), pieper/zoemer, connectiviteit geschikt voor Profinet, EtherNet, EtherCAT, PROFIBUS DP |
| Toepassing printaanwezigheid | Op contrast gebaseerde pixelteller, standaard of omgekeerde printstijl, instelbaar acceptatieniveau versus getrainde referentieprint, configureerbare printanalyse, applicatievenster trackertool. |
| Snelheidsvermogen van inspectielijn | Afhankelijk van de toepassing, meestal tot 25 Hz |
| Werkafstand / gezichtsveld | Let op! Lens van 17,1 mm niet beschikbaar! |
| Milieubescherming | Inspectiecamera IP65 Optie – roestvrijstalen behuizing IP54 (zonder ventilator) |
| Temperatuur/vochtigheidsgraad | 0 °C tot 50 °C 0% tot 90% relatieve luchtvochtigheid, niet-condenserend |
| Elektrische vereisten | 100-240 VAC bij 50/60 Hz, ongeveer 60 W, 24V / DV 240 W voeding meegeleverd Inclusief 8-poorts ethernet-switch |
| Pakketopties | COMMANDER 110S, 10” aanraakscherm, Windows 10 IoT Enterprisebesturingssysteem, 128 GB SSD Elektra kast, roestvrij staal, incl. 24V DC-voeding, 8-poorts ethernet-schakelaar, aansluitblokken voor 2 inspectiecamera’s, foutstopsignaal en indicator |
Videojet-Laetus Spec Sheet: Printaanwezigheid
